[Tuto] Installer Une puce Saturn toute versions
Un tuto généraliste pour installer un puce sur n'importe quelle Saturn.
La puce qui nous intéresse ici est nommée la puce V3 ( trouvable pour 25€ chez un fournisseur français si besoin me contacter je vous donnerai le lien du site en question )
Dans un premier temps pour se faciliter la vie , il convient d'identifier le type de Saturn que l'on va devoir puce .
Premièrement il y a deux versions de Saturn qui se différencie visuellement sans ouvrir la console
La Première version possède des boutons Power Eject ovales entouré d'un enjoliveur en plastique brillant et elle possède aussi une led d'activité du lecteur CD
La deuxieme version quant à elle à des boutons rond et à perdu son enjoliveur en plastique autour des boutons ainsi que la led d'activité CD.
Dans chacun de ses modèles on trouvera trois version hardware différentes.
Révision A
-Reconnaissable facilement par sa prise secteur en forme de T
-L'intérieur reconnaissable parmi toute avec son alimentation fixée au capot supérieur.
-Le lecteur optique est relié à la carte mère par une nappe de 20 pins
Révision B
- Alimentation longue ( quasiment la longueur de la console )
- Bloc Optique relié par un nappe 20 broches à la carte mère
Le Lecteur optique est quant à lui aussi connecté à la carte mère par une nappe 20 pîns
Révision C
- Alimentation longue
- Le bloc optique est relié à la carte mère par une nappe 21 broches
- Le Bloc optique possède un proco à 64 pins
Révision A
- Modèle identique en hardware à la Version 1 dans sa révision C
- Alimentation longue
- Lecteur optique relié à la carte mère par une nappe à 21 broches
- Proco optique 64 pins
Révision B
- Alimentation courte
- Lecteur optique relié à la carte mère par une nappe 21 broches
- Proco optique de forme rectangulaire à 32 pins
Révision C dit Sanyo
- Alimentation courte
- Présence d'un PCB entre le bloc optique et la carte mère
La puce Saturn est très facile à installer , elle nécessite seulement trois étapes
1/ Régler la puce en relier des points avec de la soudure au dos de la Puce
2/ Alimenter la Puce avec du 5 volts
3/ Brancher la puce entre la carte mère et le bloc optique , pour ce faire il suffit de débrancher la nappe du coté bloc optique et de rebrancher cette même nappe à l'entrée de la puce qui correspond ( port 20 ou 21 broches selon les cas ) , puis brancher la nappe fournis avec la puce à la sortie de la puce que l'on connectera au bloc optique.
Saturn version 1 révision A et B
Réglage de la puce
Pour ces deux versions aucun réglage de la puce n'est nécessaire
Pose de la puce

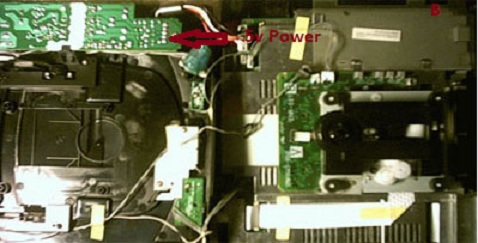

Relier le 5 volts de la puce au 5 volts de la console
Version 1 révision A
Deuxième point en partant de la gauche vue de face
Version 1 révision b
Deuxième point en partant du haut vue de face
Pour le bloc optique les ports qui nous concerne ici sont les 20 pins en bas de la puce
Saturn Version 1 Révision C Et Version 2 Révision A
Réglage de la puce
Relier le point A et B
Pose de la puce
Relier le 5 volts de la puce au 5 volts de la console
Deuxième point en parant du haut vue de face
Pour le bloc optique les ports qui nous concerne ici sont les 21 pins en haut de la puce
Saturn Version 2 Révsion B
Réglage de la puce
Relier le point A et B
Pose de la puce
Relier le 5 volts de la puce au 5 volts de la console
Deuxième et troisième point en parant du haut vue de face
Pour le bloc optique les ports qui nous concerne ici sont les 21 pins en haut de la puce
Saturn Version 2 Révision C dit Sanyo
Réglage de la puce
Relier le point C et B
Pose de la puce
Relier le 5 volts de la puce au 5 volts de la console
Deuxième et troisième point en parant du haut vue de face
Petite particularité ici , il faudra retirer le pcb qui est placé entre la carte mère et le bloc optique et le replacer par la puce donc en la connectant dans la partie 21 broches en haut de la puce .
J'espère avoir étais le plus clair possible
Pour toute question n'hésitez pas , le forum est là pour vous aider .
La puce qui nous intéresse ici est nommée la puce V3 ( trouvable pour 25€ chez un fournisseur français si besoin me contacter je vous donnerai le lien du site en question )
Dans un premier temps pour se faciliter la vie , il convient d'identifier le type de Saturn que l'on va devoir puce .
1 / Identifier sa version de Saturn
Premièrement il y a deux versions de Saturn qui se différencie visuellement sans ouvrir la console
La Première version possède des boutons Power Eject ovales entouré d'un enjoliveur en plastique brillant et elle possède aussi une led d'activité du lecteur CD
La deuxieme version quant à elle à des boutons rond et à perdu son enjoliveur en plastique autour des boutons ainsi que la led d'activité CD.
Dans chacun de ses modèles on trouvera trois version hardware différentes.
Version 1
Révision A
-Reconnaissable facilement par sa prise secteur en forme de T
-L'intérieur reconnaissable parmi toute avec son alimentation fixée au capot supérieur.
-Le lecteur optique est relié à la carte mère par une nappe de 20 pins
Révision B
- Alimentation longue ( quasiment la longueur de la console )
- Bloc Optique relié par un nappe 20 broches à la carte mère
Le Lecteur optique est quant à lui aussi connecté à la carte mère par une nappe 20 pîns
Révision C
- Alimentation longue
- Le bloc optique est relié à la carte mère par une nappe 21 broches
- Le Bloc optique possède un proco à 64 pins
Version 2
Révision A
- Modèle identique en hardware à la Version 1 dans sa révision C
- Alimentation longue
- Lecteur optique relié à la carte mère par une nappe à 21 broches
- Proco optique 64 pins
Révision B
- Alimentation courte
- Lecteur optique relié à la carte mère par une nappe 21 broches
- Proco optique de forme rectangulaire à 32 pins
Révision C dit Sanyo
- Alimentation courte
- Présence d'un PCB entre le bloc optique et la carte mère
2 / Installer la Puce
La puce Saturn est très facile à installer , elle nécessite seulement trois étapes
1/ Régler la puce en relier des points avec de la soudure au dos de la Puce
2/ Alimenter la Puce avec du 5 volts
3/ Brancher la puce entre la carte mère et le bloc optique , pour ce faire il suffit de débrancher la nappe du coté bloc optique et de rebrancher cette même nappe à l'entrée de la puce qui correspond ( port 20 ou 21 broches selon les cas ) , puis brancher la nappe fournis avec la puce à la sortie de la puce que l'on connectera au bloc optique.
Saturn version 1 révision A et B
Réglage de la puce
Pour ces deux versions aucun réglage de la puce n'est nécessaire
Pose de la puce
Relier le 5 volts de la puce au 5 volts de la console
Version 1 révision A
Deuxième point en partant de la gauche vue de face
Version 1 révision b
Deuxième point en partant du haut vue de face
Pour le bloc optique les ports qui nous concerne ici sont les 20 pins en bas de la puce
Saturn Version 1 Révision C Et Version 2 Révision A
Réglage de la puce
Relier le point A et B
Pose de la puce
Relier le 5 volts de la puce au 5 volts de la console
Deuxième point en parant du haut vue de face
Pour le bloc optique les ports qui nous concerne ici sont les 21 pins en haut de la puce
Saturn Version 2 Révsion B
Réglage de la puce
Relier le point A et B
Pose de la puce
Relier le 5 volts de la puce au 5 volts de la console
Deuxième et troisième point en parant du haut vue de face
Pour le bloc optique les ports qui nous concerne ici sont les 21 pins en haut de la puce
Saturn Version 2 Révision C dit Sanyo
Réglage de la puce
Relier le point C et B
Pose de la puce
Relier le 5 volts de la puce au 5 volts de la console
Deuxième et troisième point en parant du haut vue de face
Petite particularité ici , il faudra retirer le pcb qui est placé entre la carte mère et le bloc optique et le replacer par la puce donc en la connectant dans la partie 21 broches en haut de la puce .
J'espère avoir étais le plus clair possible
Pour toute question n'hésitez pas , le forum est là pour vous aider .
Re: [Tuto] Installer Une puce Saturn toute versions
Voilà j'ai traîné un peu mais le tuto est enfin fini .
Je vais essayer dans faire petit à petit , même si je ne fait plus trop de modif en ce moment donc pour les photos c'est un peut rude , je doit piocher sur le net en général .
Je vais essayer dans faire petit à petit , même si je ne fait plus trop de modif en ce moment donc pour les photos c'est un peut rude , je doit piocher sur le net en général .
